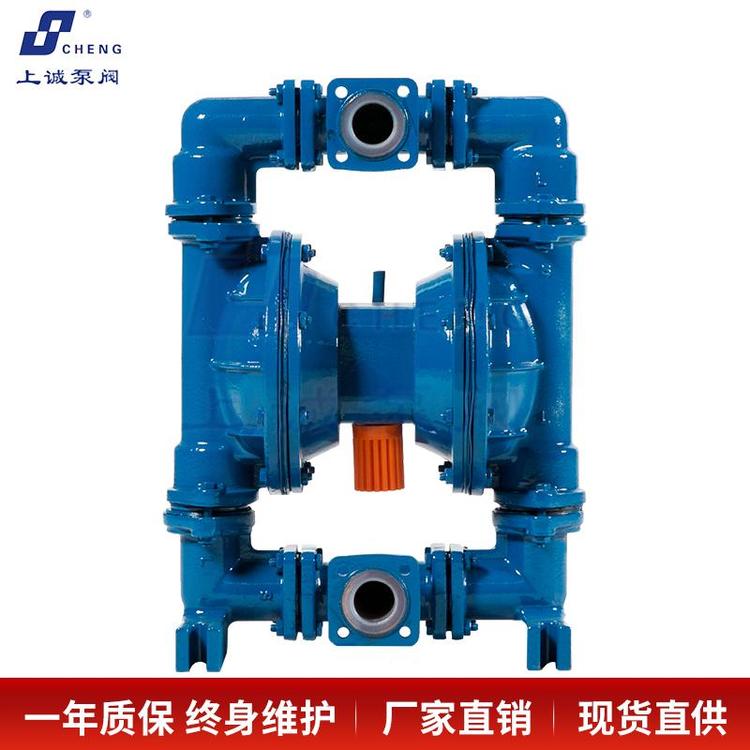

上海上誠泵閥在隔膜泵制造與應用方面積累了豐富經驗，QBY系列產品能夠滿足多種復雜工況需求，其中QBY-50屬于使用較為普遍的規格型號之一。
一、QBY-50隔膜泵基本參數
QBY-50中的“50”通常代表接口口徑為DN50（約2寸），主要技術特點如下：
進出口口徑：DN50
驅動方式：氣動
最大流量：約15～20 m3/h（視工況而定）
最大揚程：約50～70 m
吸程：5～7 m
通過顆粒直徑：較大（適合含固體介質）
?? 實際參數會根據不同廠家及材質有所差異
二、QBY-50氣動隔膜泵的應用范圍
該型號適用于多種復雜介質輸送，包括：
化工液體（酸堿、溶劑）
涂料與油漆
污水及污泥
含顆?；驊腋∥镆后w
粘度較高的流體
在需要防爆、安全輸送的場景中，氣動隔膜泵優勢更加明顯。
三、QBY-50隔膜泵的結構特點
QBY-50通常采用經典氣動隔膜泵結構：
雙膜片往復工作
氣閥自動換向
閥球+閥座控制流向
多種材質可選（鋁合金、不銹鋼、工程塑料）
這種結構具有：
自吸能力強
不易堵塞
可干運轉
維護方便
四、選型關鍵要點
在選擇QBY-50氣動隔膜泵時，建議重點關注：
? 材質選擇
鋁合金：經濟型
不銹鋼：耐腐蝕
塑料：耐強腐蝕
? 膜片材質
PTFE：耐腐蝕
NBR：耐油
EPDM：通用型
? 工況匹配
包括：
流量需求
揚程要求
介質特性
五、常見問題與解決思路
1?? 流量不足
可能原因：
氣源壓力不足
管路阻力過大
?? 解決：提高氣壓或優化管路
2?? 吸不上液
可能原因：
密封不良
吸程過高
?? 解決：檢查密封或降低安裝高度
3?? 膜片壽命短
可能原因：
氣壓過高
介質腐蝕性強
?? 解決：調整氣壓或更換材質
| 名稱 | 型號 | 進出口徑 | 流量 (m3/h) | 揚程 (m) | 吸程 (m) | 最大允許通過顆粒φ(mm) | 最大供氣壓(kgf/cm2) |
|
氣 動 隔 膜 泵 |
QBY-10 | 10 | 0.8 | 50 | 5 | 1 | 2-7 |
| QBY-15 | 15 | 1 | 50 | 5 | 1 | 2-7 | |
| QBY-25 | 25 | 2.4 | 50 | 7 | 2.5 | 2-7 | |
| QBY-40 | 40 | 8 | 50 | 7 | 4.5 | 2-7 | |
| QBY-50 | 50 | 12 | 50 | 7 | 8 | 2-7 | |
| QBY-65 | 65 | 16 | 50 | 7 | 8 | 2-7 | |
| QBY-80 | 80 | 24 | 50 | 7 | 10 | 2-7 | |
| QBY-100 | 100 | 30 | 50 | 7 | 10 | 2-7 |
六、使用與維護建議
為了提高設備穩定性：
控制合理氣源壓力
定期檢查膜片與閥球
保持氣源清潔干燥
避免長時間高負荷運行
七、技術支持與產品獲取
不同工況對QBY-50隔膜泵的配置要求不同，建議結合實際需求進行專業選型。
?? 更多型號及技術資料請訪問：
http://www.cxmsdhj.com/gemobeng/
八、結語
QBY-50氣動隔膜泵作為常用型號，具備適應性強、維護方便等優點。在正確選型與規范使用的前提下，可以有效提升輸送效率并降低運行成本。
