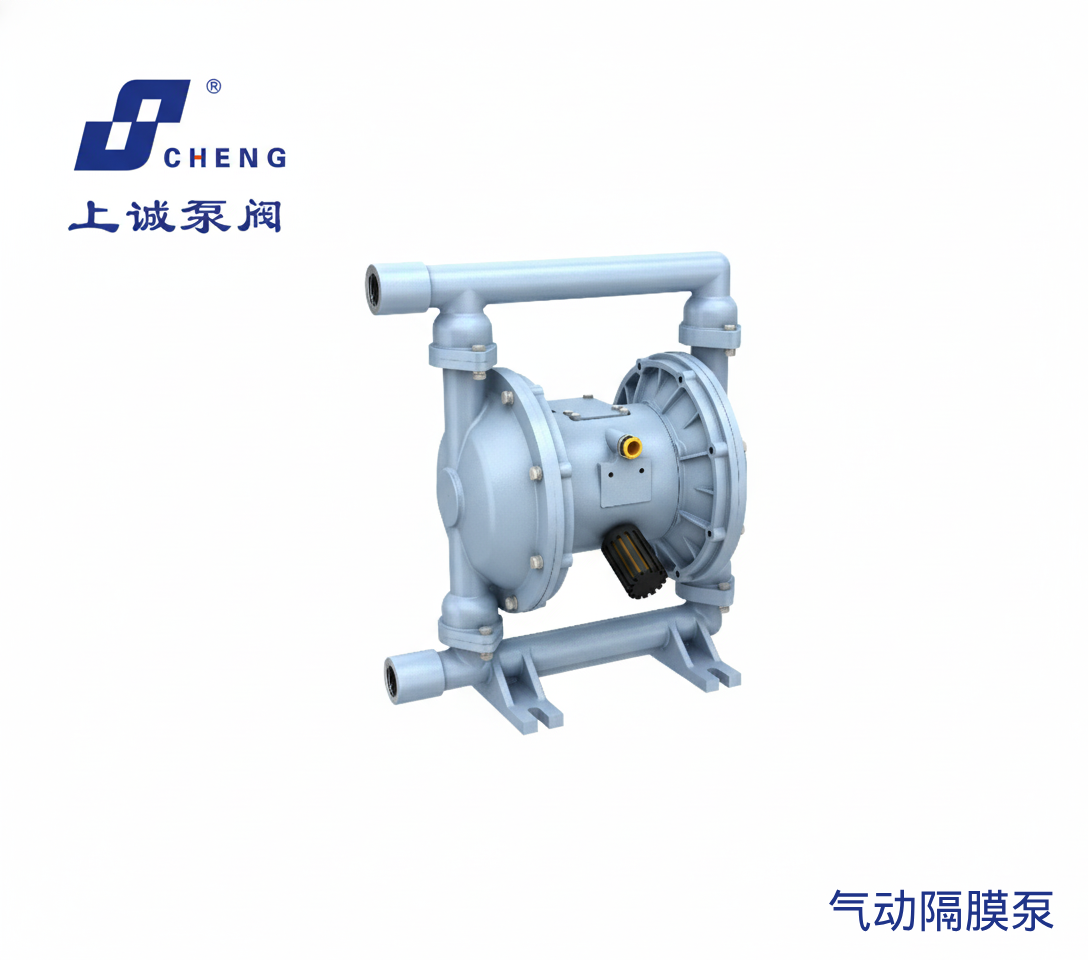

QBY-10氣動隔膜泵 參數、特點及適用工況說明
QBY-10氣動隔膜泵是一種以壓縮空氣為動力源的小口徑氣動隔膜泵，進出口徑為10mm，適合小流量、間歇式、精細化輸送工況。與傳統泵類相比，QBY-10隔膜泵具有無需灌引水、自吸能力較好、可空轉運行、適應腐蝕性液體和一定粘度介質等特點，因此常用于實驗配液、小劑量轉運、加藥及腐蝕性液體抽送等場景。
對于需要安全輸送易揮發、易燃、刺激性介質的工況，氣動隔膜泵由于采用壓縮空氣驅動，不依賴電機直連，使用范圍更廣。若您想進一步了解這類設備的工作方式，可參考氣動隔膜泵如何工作？原理揭秘+應用優勢詳解
一、QBY-10氣動隔膜泵的主要特點
QBY-10屬于QBY系列中的小規格型號，雖然流量不大，但在一些精細輸送場合具有較高實用性，主要特點包括：
無需灌引水，具備自吸能力
啟動前通常無需灌泵，適合間歇式抽吸和桶裝液體轉運。
可空轉運行
在短時間空轉狀態下，對泵體影響較小，適應現場工況變化能力較強。
適合多種復雜介質
可輸送酸、堿、清洗液、油漆、膠液、乳化液等，也可輸送部分高粘度介質。
流量調節方便
通過調節供氣量，可在一定范圍內對流量進行控制，滿足小流量輸送需求。
結構簡單，維護方便
常見維護部位主要為隔膜、閥球、閥座等，更換和檢修相對方便。
從參數上看，QBY-10更適用于以下幾類場景：
小流量液體轉運
精細加藥或少量介質輸送
腐蝕性液體抽吸
實驗線、配液線、輔助設備配套使用
如果現場流量需求略大，也可以進一步對比<a href="/news/561.html" target="_blank">QBY-15氣動隔膜泵特點、參數及選型指南</a>，以便根據實際工況選擇更合適的型號。
三、QBY-10氣動隔膜泵適用介質
QBY-10隔膜泵雖然屬于小口徑型號，但可適用的介質類型并不少，常見包括：
各類弱腐蝕性或中等腐蝕性液體
酸、堿、清洗液、添加劑
油漆、顏料、膠黏劑
乳化液、溶劑、助劑
含少量細小顆粒的液體
對于輸送酸堿或其他腐蝕性介質的用戶，還需要重點關注泵體及隔膜材質的匹配性。不同材質適用介質不同，選型前應結合濃度、溫度、粘度和顆粒情況綜合判斷。
四、QBY-10隔膜泵材質選擇建議
QBY-10氣動隔膜泵常見材質一般包括鑄鐵、不銹鋼、鋁合金等，不同材質適合不同工況：
鑄鐵材質：適用于普通工業液體、污水及非強腐蝕性介質，經濟性較好。
不銹鋼材質：適用于有一定耐腐蝕要求或?qū)πl(wèi)生要求較高的液體輸送場合。
鋁合金材質：重量較輕，適用于部分中性或弱腐蝕性介質。
如果介質具有較強腐蝕性，除了泵體材質外，還應同步確認隔膜、球閥及密封件材質，避免因選型不當影響使用壽命。
五、QBY-10氣動隔膜泵適用行業
QBY-10通常應用于對流量要求不高、但對輸送穩定性和介質適應性有要求的場景，常見行業包括：
化工行業的小劑量液體轉運
電子、電鍍行業藥液輸送
環保行業加藥及廢液轉移
涂料、油墨行業輔料輸送
實驗設備、配套設備中的小流量介質輸送
相較于QBY-25、QBY-50等型號，QBY-10更適合用在管徑較小、流量較低、安裝空間有限的場合。
其他行業：陶瓷釉漿、乳膠、膠水、粘稠液體。
?? 更多隔膜泵型號與選型指南，請?jiān)L問：
https://scpv.cn/gemobeng/
| 名稱 | 型號 | 進出口徑 | 流量 (m3/h) | 揚程 (m) | 吸程 (m) | 最大允許通過顆粒φ(mm) | 最大供氣壓(kgf/cm2) |
|
氣 動 隔 膜 泵 |
QBY-10 | 10 | 0.8 | 50 | 5 | 1 | 2-7 |
| QBY-15 | 15 | 1 | 50 | 5 | 1 | 2-7 | |
| QBY-25 | 25 | 2.4 | 50 | 7 | 2.5 | 2-7 | |
| QBY-40 | 40 | 8 | 50 | 7 | 4.5 | 2-7 | |
| QBY-50 | 50 | 12 | 50 | 7 | 8 | 2-7 | |
| QBY-65 | 65 | 16 | 50 | 7 | 8 | 2-7 | |
| QBY-80 | 80 | 24 | 50 | 7 | 10 | 2-7 | |
| QBY-100 | 100 | 30 | 50 | 7 | 10 | 2-7 |
在選擇QBY-10氣動隔膜泵時，建議重點確認以下幾個方面：
流量是否匹配
QBY-10流量約為0.8m3/h，更適合小流量使用工況，若需求更大，應選擇更高規格型號。
介質是否具有腐蝕性
需根據介質性質選擇合適泵體及隔膜材質。
介質粘度和顆粒情況
該型號允許通過顆粒較小，更適合細顆?；驘o顆粒液體。
現場氣源條件是否穩定
氣動隔膜泵需要穩定、潔凈的壓縮空氣，建議配置過濾減壓裝置。
安裝管路是否合理
吸入管路過長、彎頭過多或漏氣，都會影響實際吸液效果和流量表現。
七、QBY-10氣動隔膜泵使用注意事項
為了提高設備運行穩定性和使用壽命，在實際應用中建議注意以下事項：
控制供氣壓力在合理范圍內，避免超壓使用
吸入管路盡量縮短，減少阻力損失
輸送易沉淀或易結晶介質后及時清洗
定期檢查隔膜、球閥、閥座等易損件
長時間停機前盡量排空泵內殘液
八、總結
總體來看，QBY-10氣動隔膜泵是一款適用于小流量、精細化輸送工況的小口徑型號，具有自吸、可空轉、結構簡單、適用介質范圍較廣等特點。對于實驗配液、化工助劑轉運、電子藥液輸送、環保加藥等場景，QBY-10隔膜泵都具有一定應用價值。
如果您的工況更偏向于較大流量或更高效率輸送，則建議進一步對比QBY-15、QBY-25等型號，從流量、揚程、介質性質和安裝條件等方面綜合選型。
