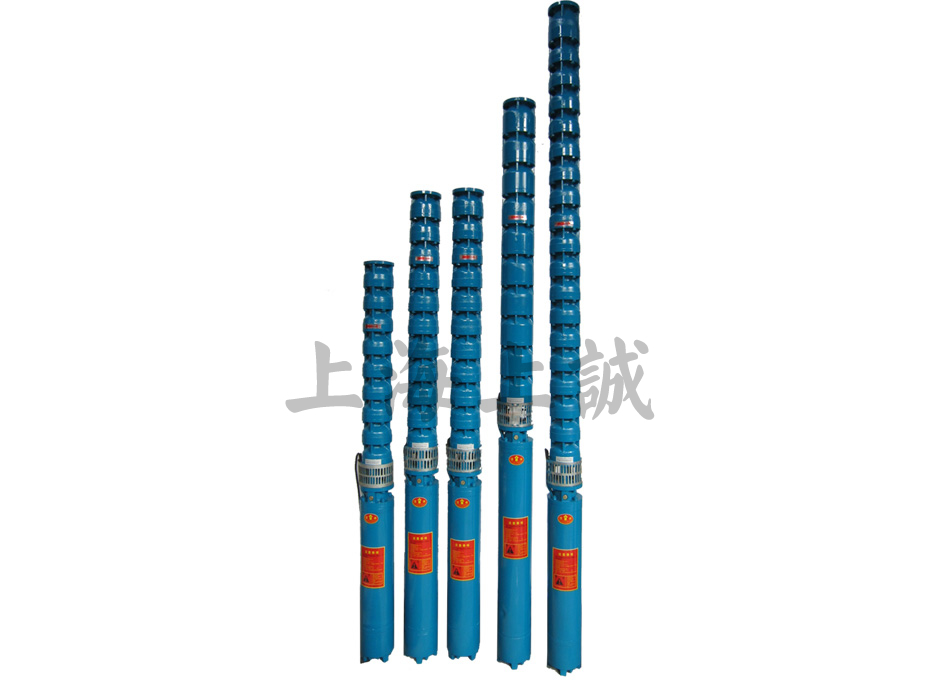

深井泵廠家上海上誠

QJ清水潛水泵

·不含固體顆粒或纖維的稀薄清潔的非腐蝕性液體
·液體溫度：最高+35℃
·最大工作壓力：30巴
·pH值：6.5~8.5
·最大潛入深度不超過50米

用途范圍
QJ清水潛水泵適用于清潔水、軟化水的循環和增壓。
QJ清水潛水泵采用304不銹鋼制成，在輸送含有少量的氯化物的冷水時，耐腐蝕性較好。亦適用于微堿水、脫礦物質水、316不銹鋼和氟橡膠制成的泵適用于腐蝕性較強的液體。

QJ清水潛水泵曲線條件
·曲線公差符合ISO9906，附錄A
·所有曲線都基于3×380V，50Hz，2850r/min測量值。
·所有測量都是用溫度20℃不含氣體的水進行的，曲線適用于運動粘度1mm2/s，在泵輸送的液體密度比水密度大時，必須相應的用較高輸出功率的電機。
·曲線粗線部分表示推薦的性能范圍。
·性能曲線包括諸如止回閥等可能產生的損失。

QJ清水潛水泵性能曲線


QJ型井用潛水泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井提取地下水、也可用于河流、水庫、水渠等提水工程：主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。

1、電機、水泵一體、潛入水中運行，安全可靠。
2、對井管、揚水管無特殊要求（即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用）。
3、安裝、使用、維護方便簡單，占地面積小、不需建造泵房。
4、結構緊湊簡單，節省原材料。

工作條件
1、額定頻率為50赫芝，額定電壓為380+5%伏的三相交流電源。
2、水泵進水口必須在動水位1米以下，但潛水深度不得超過靜水位以下70米，電機下端距井底水深最少在1米以上。
3、水溫一般不得高于40℃。
4、水質要求：
（1）水中含砂量不大于0.01%（重量比）；
（2）PH值在6.5~8.5范圍；
（3）氯離子含量不大于400毫克/升.
5、要求井正直、進壁光滑，不得有蟛管錯開。
·Q/H：曲線表示額定轉速時的流量和揚程曲線
·功率曲線：P2表示每級輸入功率
·效率曲線：Eta表示泵的級效率

NEMA電機
4"電機，單相，最大功率達1.5kW
4"電機，三相，最大功率達7.5kW
6"電機，三相，功率9.2kW至37kW
